اجرای نمای کامپوزیت

تئوری و شرح اجرای نمای کامپوزیت به طور مختصر

شرکت آریو پاسارگاد اجرای نمای کامپوزیت را مطابق با دستور العمل های سازمان نظام مهندسی ساختمان اجرا می نماید. برداشت و نقشه برداری دقیق از پروژه، ارائه نقشه سه بعدی اجرایی توسط مجری پس از اندازه گیری و برداشت از نما و ارائه طرح 3D، نقشه زیر سازی و نقشه گسترده ورق، نصب پلیت بر روی ستون ها و پودره های سطح نمای ساختمان به جهت جوشکاری و اتصال زیر سازی فلزی به ساختمان برای ساختمان با اسکلت بتونی، در زمان اجرای نمای کامپوزیت در ساختمان های اسکلت بتونی برای کاهش هزینه ها و به جهت پرهیز از سوراخ کاری و نصب پلیت با پیچ و رول بولت های گران قیمت در صورت مشورت از جانب کارفرما با نما کار هنگام بتون ریزی پلیت ها با پایه هایی که به میلگرد جوش داده میشود در پودره ها و در داخل ستون های ساختمان تعبیه میگردد. پس از کار گذاشتن و مستحکم شدن پلیت ها بتن ریزی انجام میپذیرد. با رعایت این موارد علاوه بر صرفه جویی در زمان و کاهش هزینه ها سرعت اجرای نما هم افزایش پیدا میکند. و همچنین پلیت ها نیز استحکام بیشتری پیدا میکنند. زیر سازی فلزی میبایست مطابق با نقشه های زیر سازی باشد. اجرای برش و شیار ورق های کامپوزیت طبق نقشه گسترده ورق با استفاده از دستگاه CNC یا به صورت دستی انجام می پذیرد. خم کاری لبه ورق های کامپوزیت از روی شیارها و تولید باکس های کامپوزیتی قابل نصب بر روی زیر سازی فلزی انجام میشود. شرکت آریو پاسارگاد با استفاده از تیم ماهر امکان اجرای حتی زیباتر از نقشه های 3 بعدی ارائه شده را دارد. دقت و تطابق اجرای کامپوزیت و شیشه در بیشتر پروژه های شرکت آریو پاسارگاد مثال زدنی است. اجرای کامپوزیت عرشه کشتی که مشابه متل قو الماس خاورمیانه پروژه آقای عظیم زاده از پیچیده ترین و زیباترین نماهای کامپوزیت اجرا شده می باشد. و کیفیت اجرا با برترین سازه های دنیا مطابقت دارد.

طراحی نمای کامپوزیت

طراحی نمای 3 بعدی کامپوزیت ​با پیشنهاد کارفرما و نظر آرشیتکت با توجه به وضعیت ظاهری موجود و با توجه به قابلیتهای ورق کامپوزیت و شیشه / وضعیت موجود ساختمان که قرار است بطور کلی یا بخشی از آن با نمای کامپوزیت پوشیده شود با استفاده از دوربین های پیشرفته برداشت و اطلاعات آن به صورت فایل سه بعدی ترسیم و در اختیار آتلیه طراحی قرار می گیرد. بدین صورت وضعیت واقعی موجود ساختمان براساس مختصات تهیه و کلیه المانهای موجود شناسه گذاری می گردد تا نمای کامپوزیت تایید شده عاری از هرگونه ایراد فنی مهندسی اجرا شود. ​/ آتلیه طراحی با اطلاعات موجود درطرح ها و نقشه های نمای کامپوزیت بهترین راه حل را جهت پوشیدن نا ترازی و ناگونیایی سازه و همچنین مدولاسیون مناسب جهت نمای کامپوزیت را تهیه و به کارفرما به صورت نقشه های شاپ دراوینگ ارائه می دهد. پایان این مرحله از کار زمانی است که بهره وری کامل و رضایت کارفرما جلب گردد./ در نهایت تیم طراحی نما با توجه به نقشه های مورد تایید کارفرما اقدام به تهیه نقشه های اجرایی نمای ساختمان جهت آغاز به کار عملیات نصب ورق نمای کامپوزیت می کنند. این نقشه ها شامل نقشه های اجرای زیر سازی ورق نمای کامپوزیت، فریم لس، کرتین وال، ساندویچ پنل دکوراتیو، لوور آلومینیومی، نمای چوب ترمو و ... و همچنین نقشه های تولید و نصب ورق نمای کامپوزیت، فریم لس و شیشه نمای اسپایدر، اچ پی ال ( HPL) و ... می باشد.​ ​/ آغاز عملیات اجرایی غالبا" با پیاده سازی و اجرای کمر بند های نگه دارنده زیر سازی نما آغاز شده و سپس توسط نصب پروفیل های آهنی و آلومینومی جهت مقاوم سازی نمای کامپوزیت ادامه می یابد. ​/ ورق های نمای کامپوزیت به صورت نیمه جعبه روی نمای ساختمان نصب می شوند. برای تهیه ورق های آماده بکارگیری در نمای ساختمان عملیات برش کاری از شیت خام ورق کامپوزیت، شیار زنی، خم کاری و مونتاژ انجام می پذیرد. امروزه با استفاده از تکنولوژی جدید برش و شیار ورق های مورد استفاده در نمای ساختمان، توسط دستگاه های CNC صورت می پذیرد که باعث بالا رفتن دقت و سرعت در تولید ورق های بکار رفته در نما می شود. بعد از تولید و مونتاژ ورق های مورد استفاده در نما و نصب آن در جای خود نما توجه به نوع سیستم اتصال پیاده سازی می گردد.

اجرای نمای کامپوزیت:

طراحی نقشه های فاز 2 نمای ساختمان توسط کادر مجرب متشکل از مهندسین مجرب/ استفاده و بهره گیری از آخرین تکنولوژی تولید ورق های مورد استفاده در نمای ساختمان، اعم از برش و شیار با دستگاه های CNC مخصوص ورق های آلومینیومی کاربرد در نما  / اجرای سیستم های مختلف نصب نمای ساختمان - نمای کامپوزیت فیکس، نمای کامپوزیت هنگ و با توجه به شرایط خاص ساختمان / نورد با دستگاه نورد به طول 3 متر و دستگاه های پرس ورق های مورد استفاده در نما جهت فرم های خاص /  آب بندی نمای کامپوزیت با متریال اختصاصی اعم از لاستیک های درز بندی نمای ساختمان، چسب های مخصوص نمای کامپوزیت، تسمه و غیره / استیفنرهای از پیش تولید شده جهت جلوگیری از اعوجاج مدول های بزرگ و اجرای سیستم های تعلیق ورق در نمای کامپوزیت /  کنترل پروژه نمای کامپوزیت توسط ابزار دقیق در طی مراحل اجرای نمای ساختمان / استفاده ازجوش پلی اتیلن و فرایند های جانبی در شرایط خاص اجرای نمای ساختمان /  نصب ورق های کامپوزیت / قیمت نمای کامپوزیت: قیمت اجرای پانل های کامپوزیت نمای ساختمان با روش فیکس - اجرای نمای کامپوزیت ساختمان با روش هنگینگ - قیمت اجرای ورق نمای کامپوزیت ساختمان با روش اچ و ال و موشکی - قیمت خدمات فنی و مهندسی نمای کامپوزیت ساختمان

قیمت ورق کامپوزیت / قیمت نمای کامپوزیت / قیمت کامپوزیت

قیمت ورق های کامپوزیت معمولا از هر متر مربع ورق کامپوزیت 35000 تومان تا هر متر مربع ورق کامپوزیت 159000 تومان متغییر است. نوع پوسته ورق کامپوزیت و آلومینیومی که در آن استفاده میگردد و همچنین پلی اتیلن میانی ورق هم در قیمت تاثیر گذار می باشد. در حال حاضر در کشور ما چندین برند تولید ورق کامپوزیت با کیفیت درجه 1 و استاندارد ایران و تاییدیه سازمان مسکن و شهرسازی فعالیت دارند. قیمت اجرای زیر سازی کامپوزیت با پروفیل آهنی هر متر مربع 40000 تومان ، قیمت مونتاژ ورق کامپوزیت و نصب روی استراکچر هر متر مربع 55000 تومان ، آبندی و پوست کندن ورق کامپوزیت و نطافت نمای کامپوزیت هر متر مربع 5000 تومان

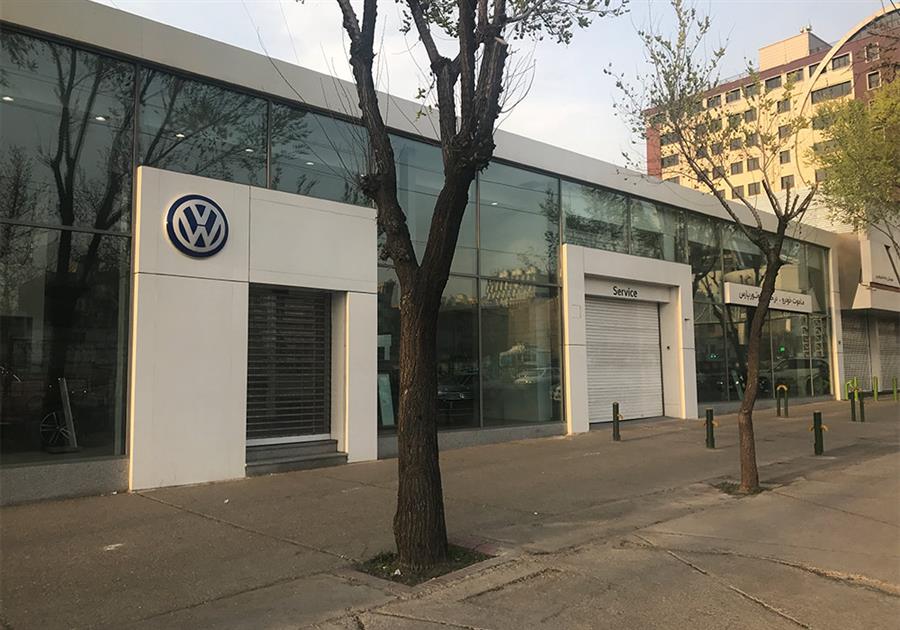

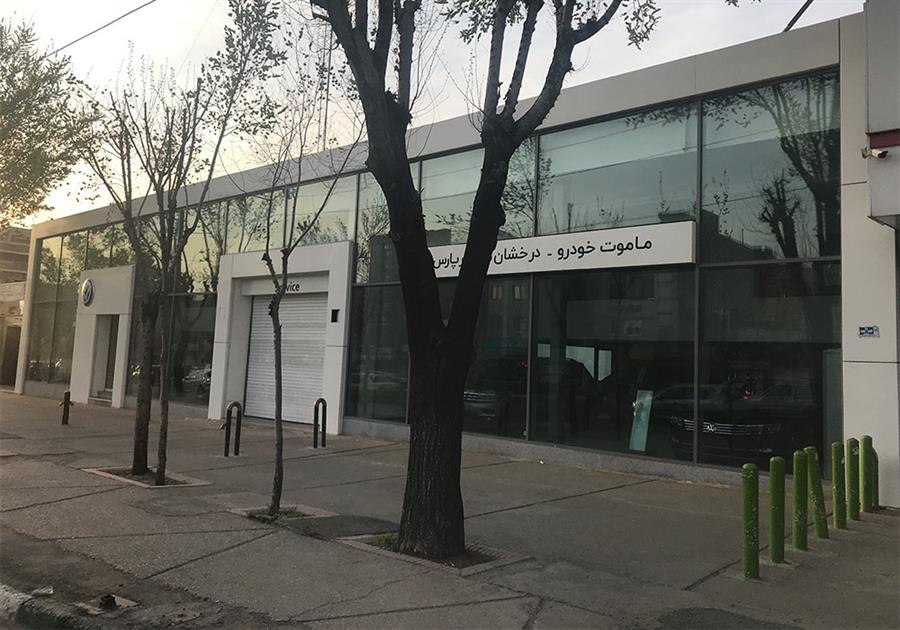

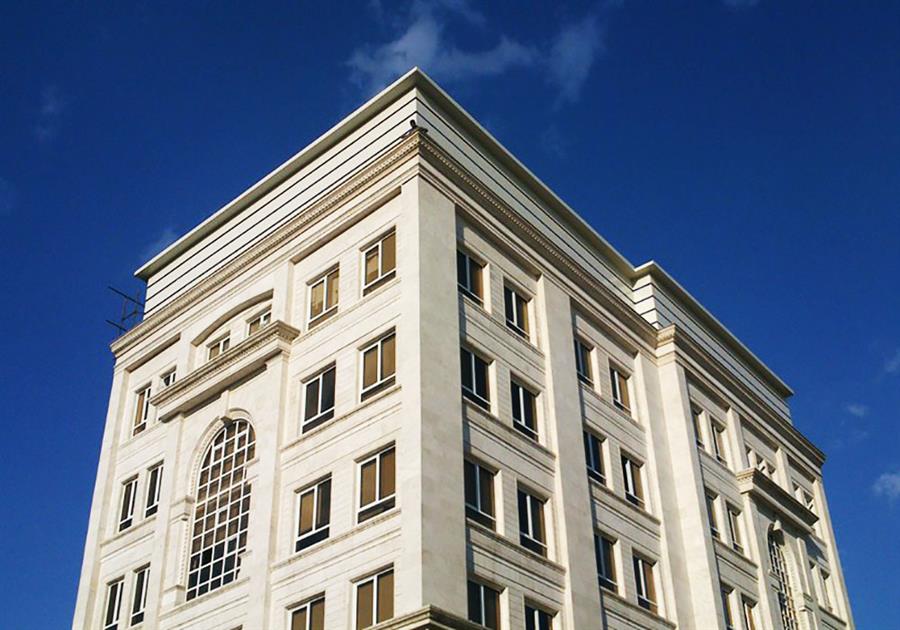

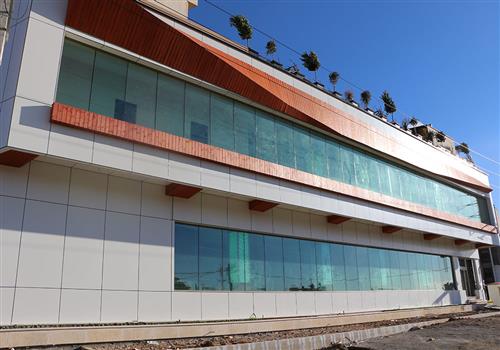

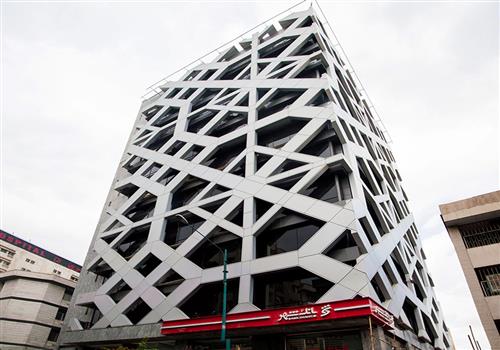

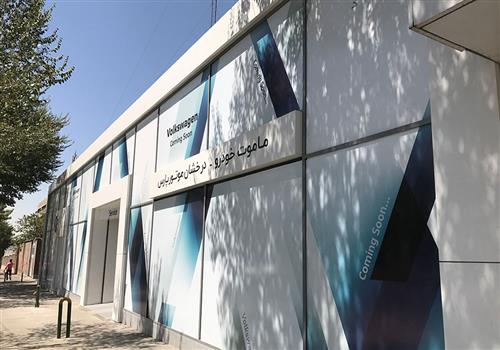

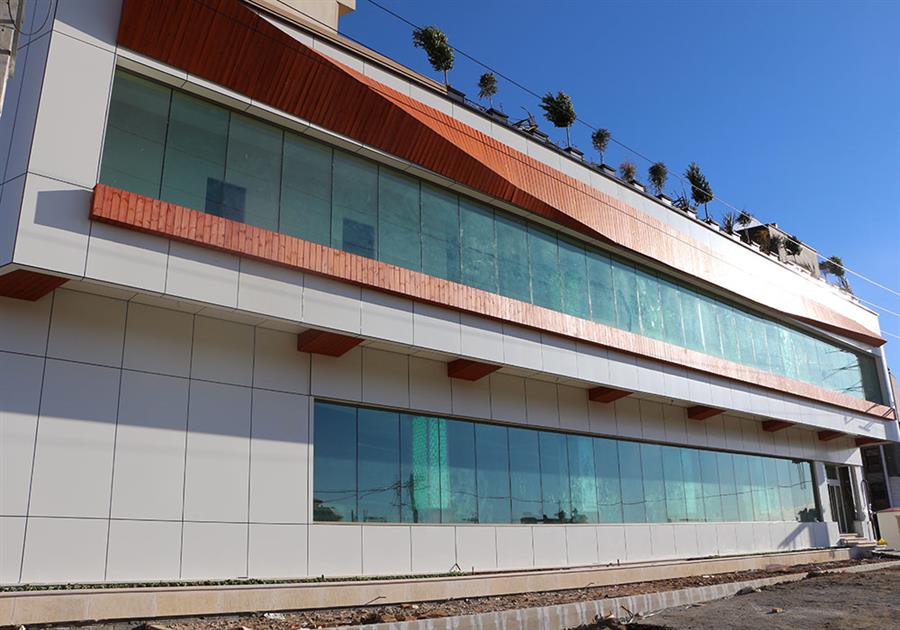

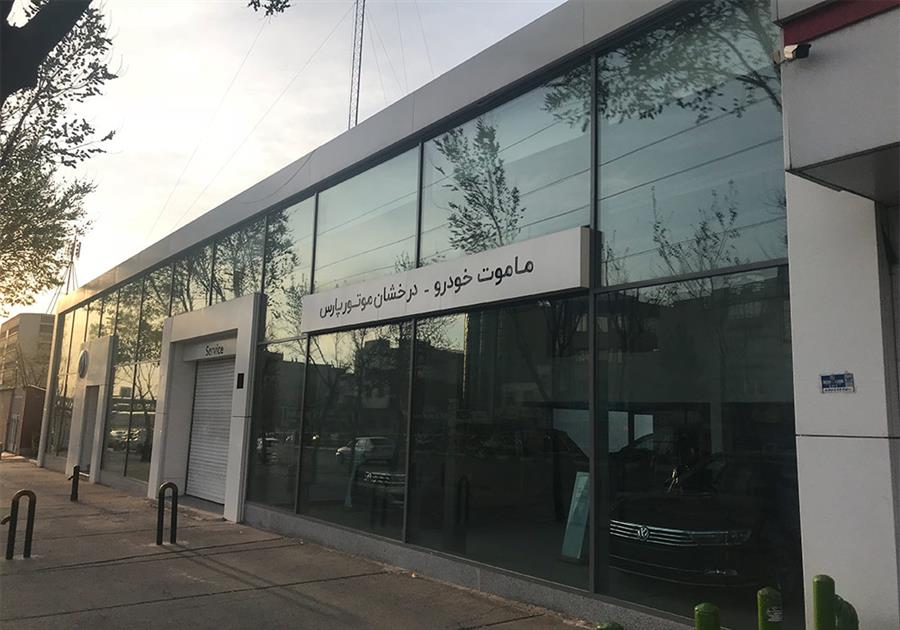

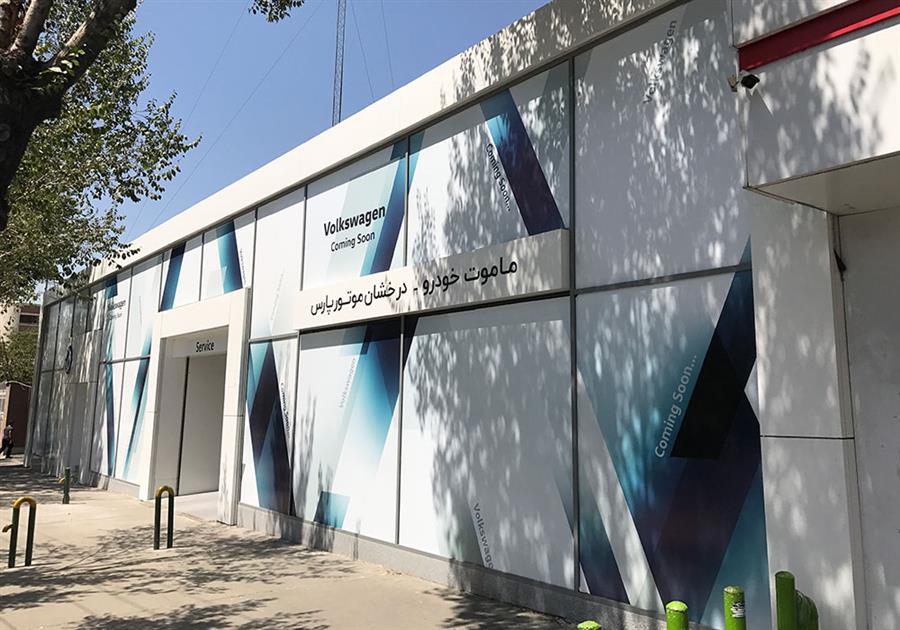

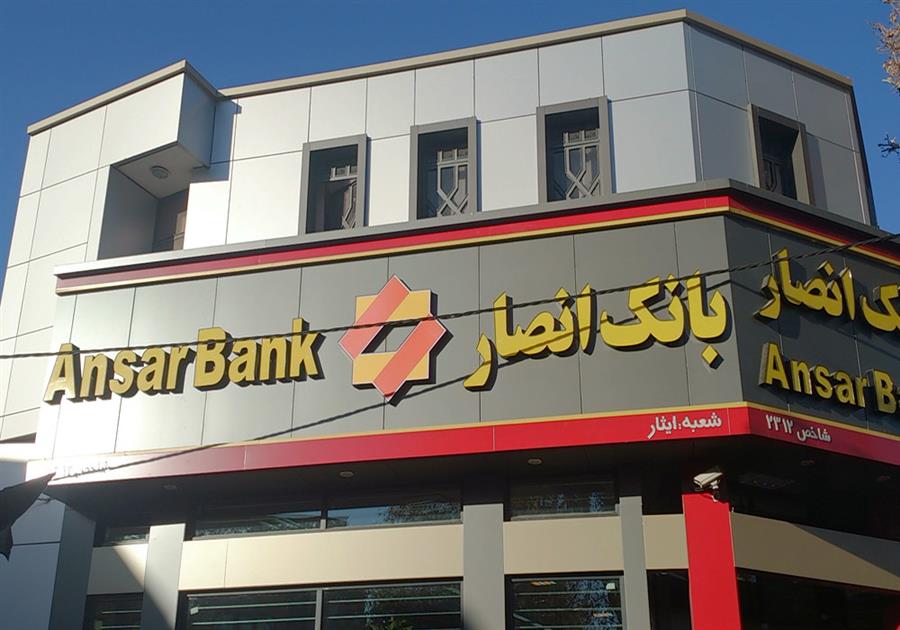

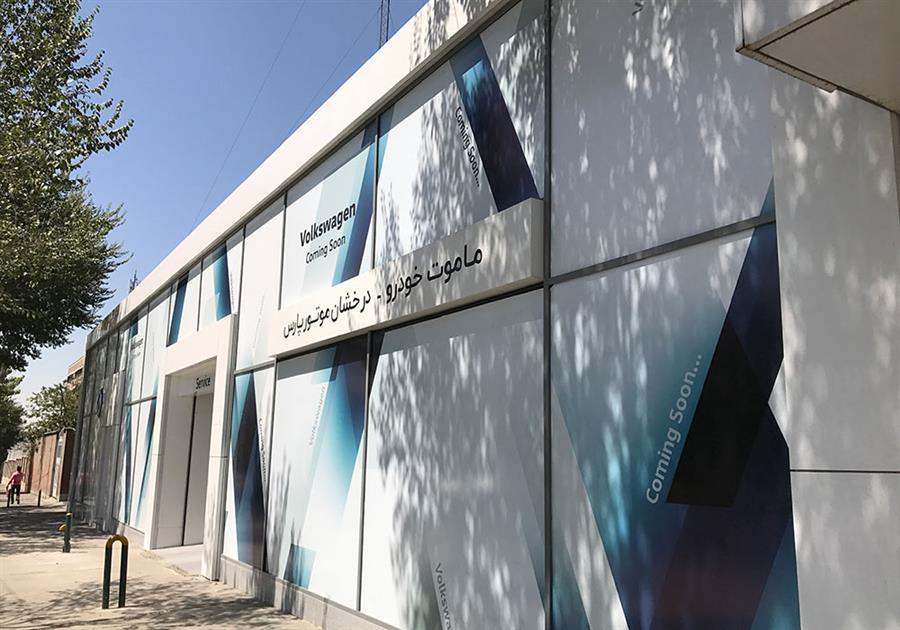

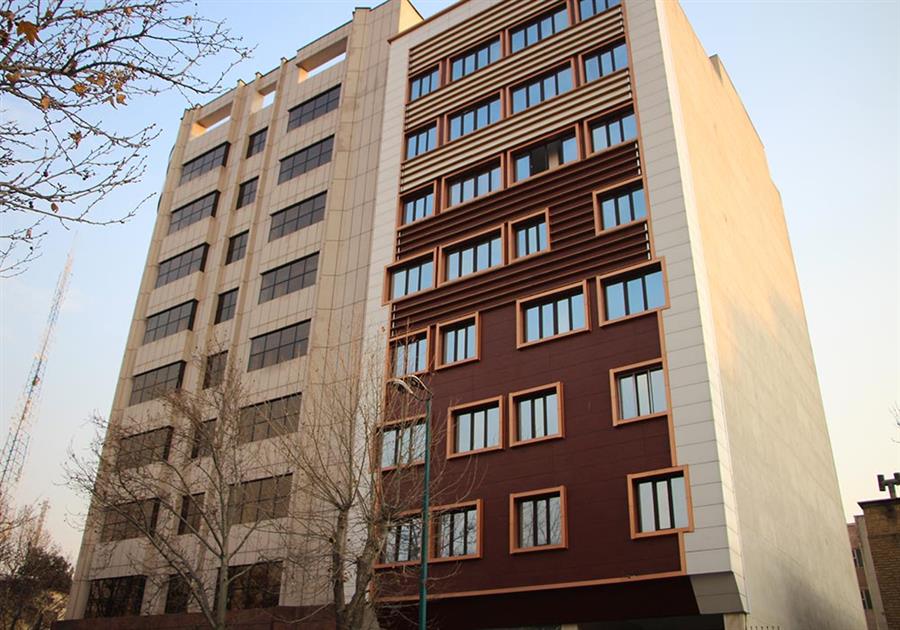

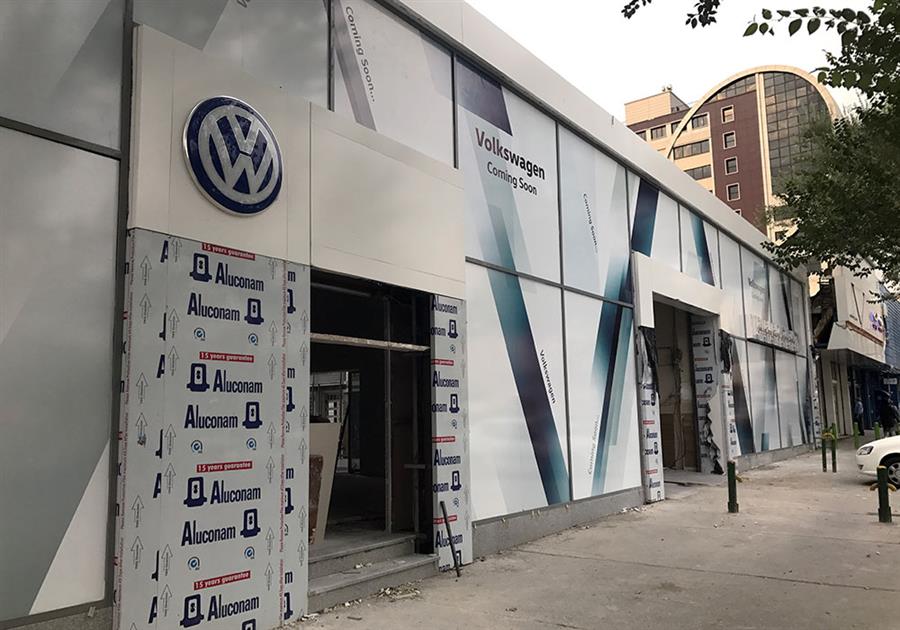

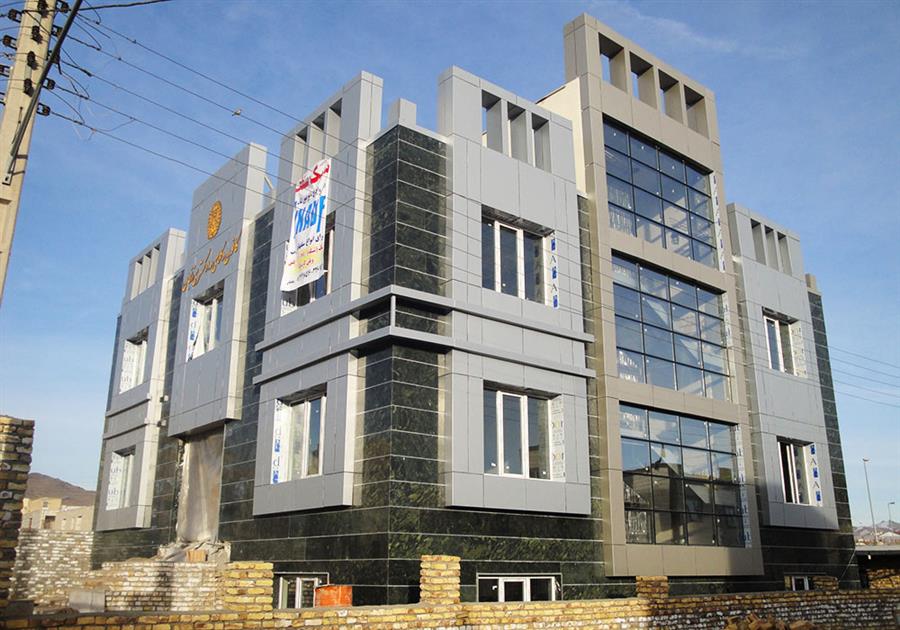

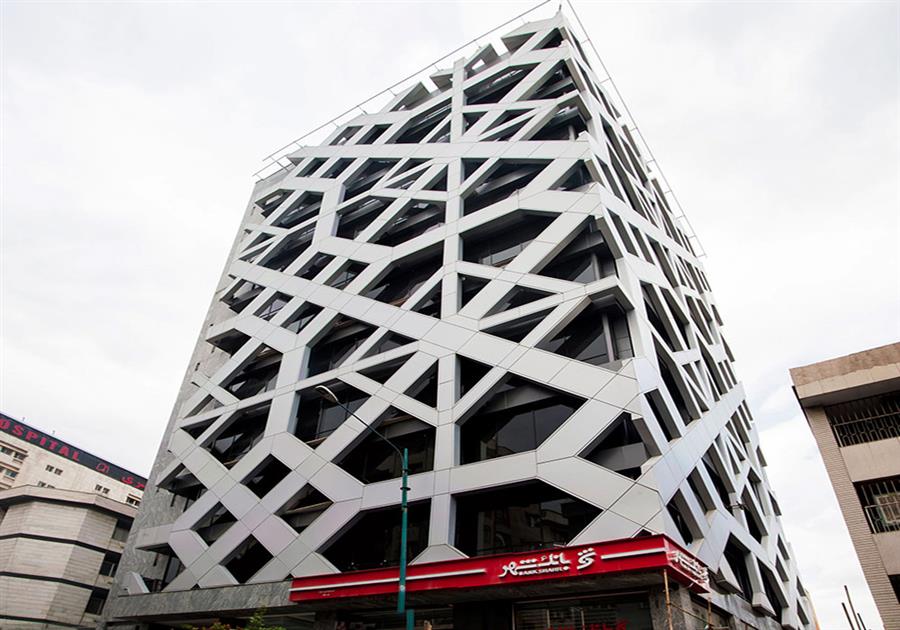

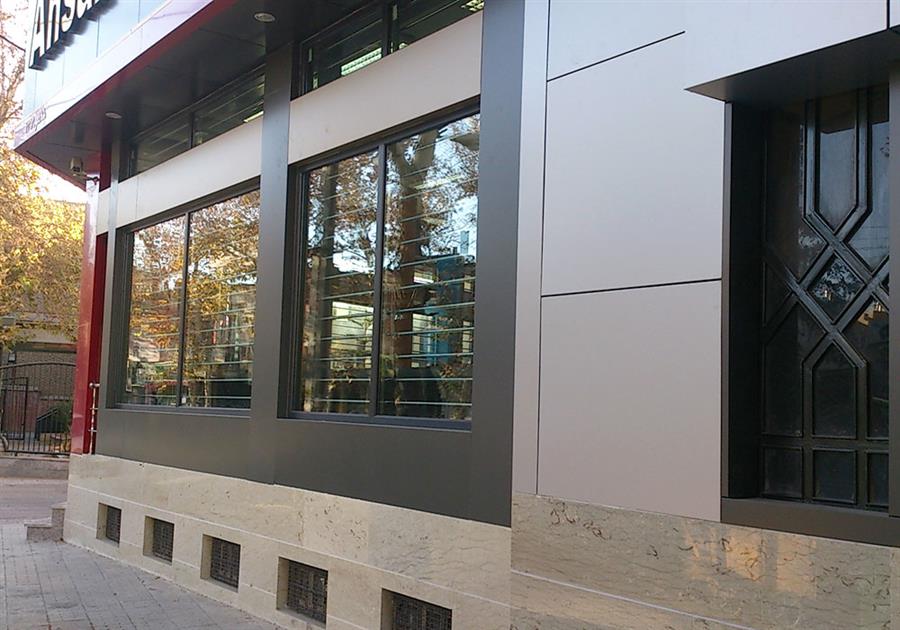

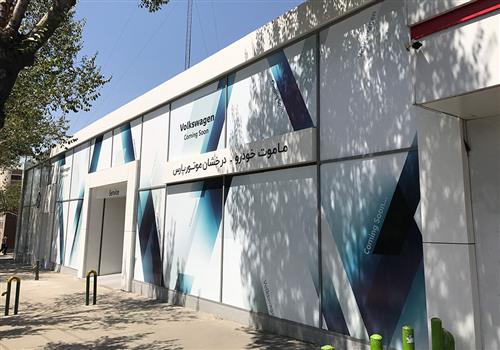

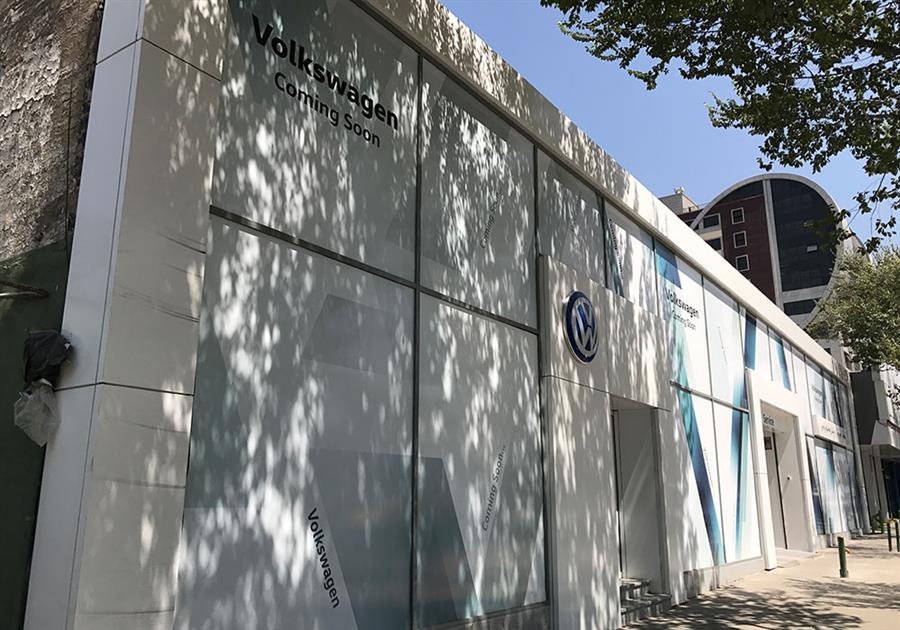

پروژه های اجرای نمای کامپوزیت
